隨著信息技術的發展，行業競爭也開展著各自的信息化建設步伐。對于設計制造創新科技產品為運行主業的設計院而言，內部IT基礎設備與機房管理結構的完善與否，將會直接影響產品生產能力。
尤其在面對產能規模日趨擴大的狀況下，其機房系統與服務器的管理數量及應用復雜程度也會相對增加。
網管人員須控管不同機房?jī)?nèi)數量龐大的服務器，而這些服務器涵蓋了各種作業平臺，傳統式的點對點分散式管理已無法滿足我們的需求。
舉個例子：

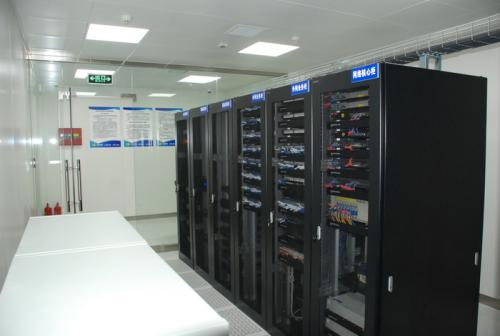

假設服務器機房?jī)?nèi)有4排機柜，并且A、B、C、D機柜分別有7、15、13、27臺，機房隔壁就是管理員辦公區，要求：
1.以每排機柜為一單位，機柜間不互相影響；
2.每排機柜布置一臺本地控制單元，管理本機柜內所有服務器；
3.至少有一名管理員可以通過網絡的方式在不進入機房的情況下做到管理機房?jī)?nèi)所有服務器。
解決思路：
目前需要使用一整套KVM系統將服務器資源進行整合，實現統一安全管理。
1.部署簡單，在原有的網絡結構上靈活部署，不需要破壞原有網絡結構，在進行安裝部署時保證原網絡正常運行。
2.良好的拓展性，如果之后增加服務器能夠無縫接入。能夠兼顧之后由于業務需要新增的 IT硬件設備。
由于以上幾點，本方案充分考慮了對服務器設備的管理的集中性，管理者使用的安全性，系統的穩定及性，實用性以及之后的可擴張性設計而成。
設計原則：
●實用性，適應用戶實際應用環境
●穩定性及安全性
●簡單化和標準化
●可支持以后擴充
方案設計：
本方案服務器比較分散，根據機房?jī)?nèi)服務器的實際分布情況，A機柜配置一臺8口最大可管理8臺服務器，B機柜和C機柜可各配置一臺16口最大可管理16臺服務器，D機柜配置一臺16口級聯一臺16口最大可管理31臺服務器。

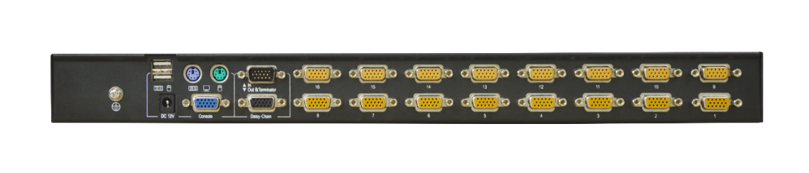

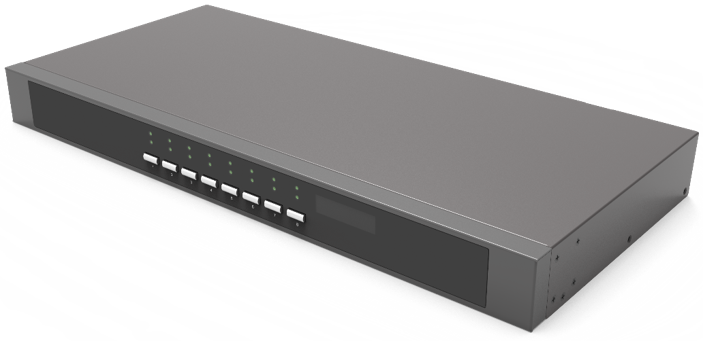

茁邇KVM切換器系列
A機柜：將本排機柜內的每臺服務器VGA接口及USB接口通過VGA-US-01模塊配合網線布線與KVM8口主機相連，即可實現管理在本地機柜上管理，再將KVM配置的IP-101的網絡口連接至交換機，遠程的管理員即可在遠程訪問管理。
B機柜：將本排機柜內的每臺服務器VGA接口及USB接口通過VGA-US-01模塊配合網線布線與KVM16口主機相連，即可實現管理在本地機柜上管理，再將KVM16口配置的IP-101的網絡口連接至交換機，遠程的管理員即可在遠程訪問管理。
C機柜：同B機柜的連接方式相同。
D機柜：將本排機柜內的其中15臺服務器VGA接口與KVM16a主機相連，余下的7臺服務器VGA接口與另一臺KVM16b主機相連，再將KVM16a的第16端口連接至KVM16b的第16端口實現兩臺主機串聯，即可實現管理在本地機柜上管理，最后將KVM16a配置的IP-101的網絡口連接至交換機，遠程的管理員即可在遠程訪問管理。
